Vergleich von industriellen Lagerregalsystemen

Grundlegende Typen industrieller Lagerregalsysteme und ihre konstruktiven Prinzipien

Erklärung der Systeme: Selektiv-, Durchfahr-, Push-Back-, Palettenfluss-, Kragarm- und Doppel-Tiefen-Regale

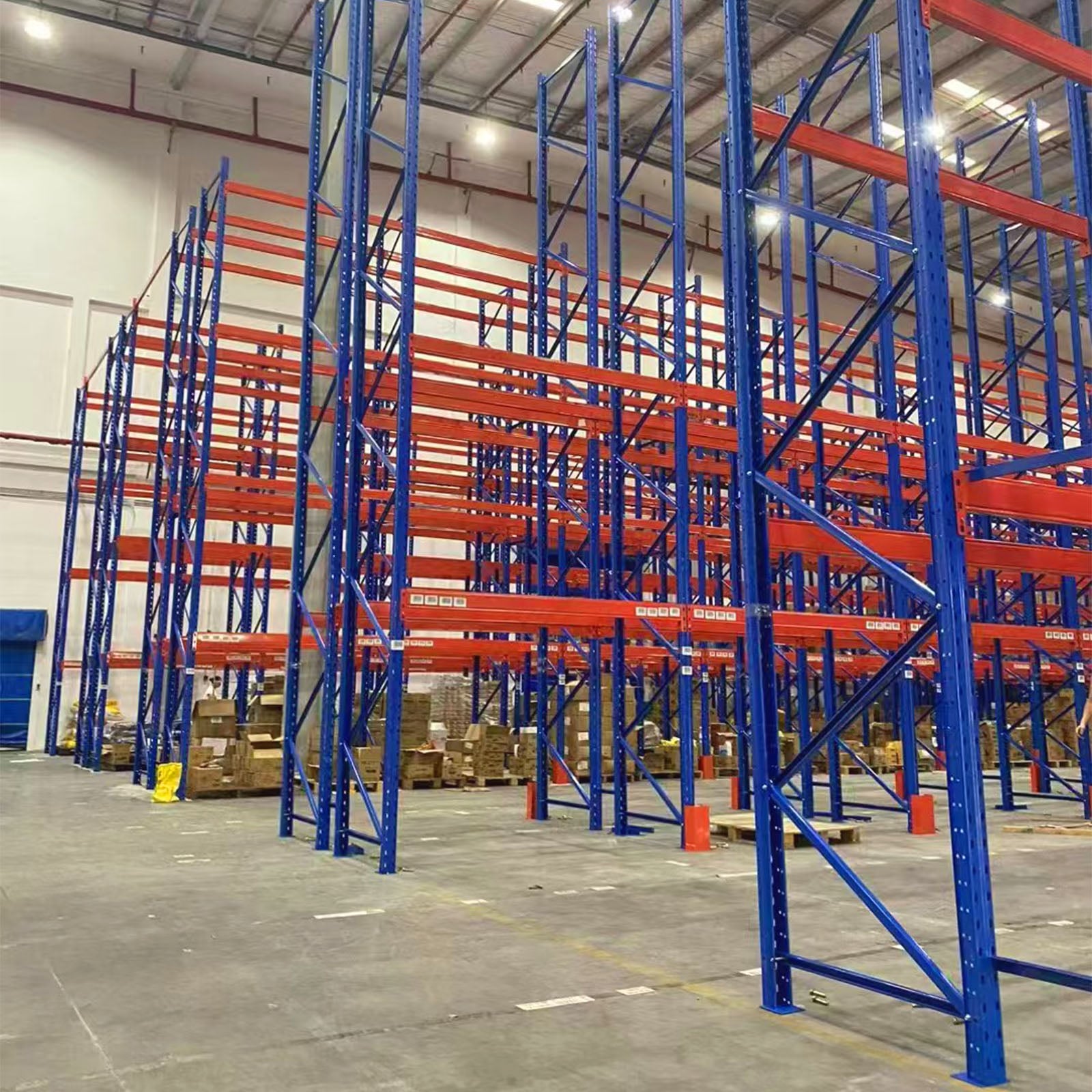

Lagerregalsysteme in industriellen Umgebungen steigern die Lagerhaus-Effizienz tatsächlich erheblich dank ihrer einzigartigen strukturellen Aufbauten. Nehmen Sie beispielsweise das selektive Regalsystem: Diese Systeme gewährleisten den Mitarbeitern direkten Zugriff auf jede Palette, da zwischen den Regalen spezielle Gänge vorgesehen sind. Sie eignen sich am besten für Lager mit einer großen Vielzahl unterschiedlicher SKUs und für Produkte, die sich schnell durch die Anlage bewegen. Drive-in-Systeme gehen noch einen Schritt weiter, indem sie diese mittleren Gänge vollständig entfernen. Stattdessen werden Paletten auf Schienen innerhalb tiefer Regalnischen gelagert – dadurch lässt sich in derselben Fläche deutlich mehr Lagergut unterbringen, wobei allerdings die Auffindbarkeit einzelner Artikel erschwert wird. Beim Push-Back-Regal befinden sich ineinandergeschobene Wagen auf geneigten Schienen, was ein LIFO-Zugriffsprinzip („Last In, First Out“) ermöglicht, bei gleichzeitig guter Speicherkapazität. Für verderbliche oder zeitkritische Materialien sind Pallet-Flow-Regale kaum zu übertreffen: Die durch Schwerkraft angetriebenen Rollen sorgen für einen reibungslosen Warenfluss nach dem FIFO-Prinzip („First In, First Out“). Kragarmregale bewältigen große oder unhandliche Güter mithilfe horizontaler Arme, die von vertikalen Stützen nach vorne ragen, und gewährleisten so vollen Frontzugriff auf alle dort gelagerten Artikel. Und schließlich gibt es noch die Doppel-Tiefe-Konfiguration, bei der jeweils zwei Paletten tief in jeder Nische platziert werden. Dadurch verdoppelt sich im Vergleich zu herkömmlichen selektiven Systemen praktisch die Lagertiefe – allerdings ist hier spezielle Technik wie z. B. Gabelstapler mit Reichweitenfunktion erforderlich, um auf die zweite Ebene zugreifen zu können.

Wie Rahmenkonstruktion, Trägeranordnung und Ständerabstand die Tragfähigkeit und die vertikale Raumausnutzung beeinflussen

Die strukturelle Integrität und die Raumeffizienz hängen von drei miteinander verbundenen technischen Parametern ab:

• Gestaltung des Rahmens : Die Stahldicke (Gauge) und die Aussteifungsmuster bestimmen die Erdbebenresistenz und die Lastverteilung. Ständer mit höherem Gauge können bis zu 30 % mehr Gewicht pro Säule tragen, ohne die Stabilität zu beeinträchtigen.
• Trägeranordnung : Durch verstellbare Trägerhöhen und sichere Verriegelungsmechanismen lassen sich unterschiedliche Palettenabmessungen berücksichtigen; kaltgeformte Träger gewährleisten im Vergleich zu Trägern aus Baustahl eine überlegene Lastverteilung.
• Ständerabstand : Engere Säulenabstände erhöhen die Tragfähigkeit, verringern jedoch die lichte Spannweite – was möglicherweise die zulässige Palettengröße oder den erforderlichen Freiraum für Fördermittel einschränkt. Der optimale Abstand stellt ein Gleichgewicht zwischen einer effizienten Ausnutzung des vertikalen Raumvolumens und einem sicheren, effizienten Betrieb der Materialflusseinrichtungen dar.

Standardinstallationen reservieren typischerweise 12–20 % der verfügbaren vertikalen Höhe für Sicherheitsabstände, Hindernisse im oberen Bereich und die Manövrierfähigkeit von Gabelstaplern – um die Einhaltung der OSHA- und RMI-Normen sicherzustellen.

Dichte versus Zugänglichkeit: Der entscheidende Kompromiss bei Industriellem Lagerregalsystem

FIFO- und LIFO-Lagerbestandsflussanforderungen bei verschiedenen Regalkonfigurationen

Wie Lagerregale eingerichtet sind, beeinflusst tatsächlich stark, wie die Lagerbestände bewegt werden – und welche Arten von Produkten sich am besten für unterschiedliche Konfigurationen eignen. Bei selektiven Regalsystemen kann auf jede Palette zugegriffen werden, da alle Paletten direkt zur Gangseite ausgerichtet sind. Daher eignet sich dieses System besonders gut für First-in-First-out-(FIFO-)Betriebsabläufe. Im Gegensatz dazu basieren Drive-In- und Push-Back-Systeme auf dem Last-in-First-out-(LIFO-)Prinzip: Neuere Paletten werden einfach hinter die älteren geschoben, wodurch der Zugriff erschwert wird, ohne vorher andere Paletten zu bewegen. Dies ist besonders wichtig bei verderblichen Gütern, bei Medikamenten, die lückenlos nachverfolgt werden müssen, oder bei Artikeln, die strengen gesetzlichen Vorschriften unterliegen. Kühlhäuser bevorzugen in der Regel FIFO-freundliche Lösungen wie Palettenfluss-Systeme oder selektive Regalsysteme, um Verluste durch verderbte Waren zu minimieren. Lager für Automobilteile sowie Einrichtungen, die industrielle Komponenten lagern, entscheiden sich hingegen häufig für LIFO-Systeme, da deren Bestand – im Gegensatz zu Lebensmitteln – nicht verdirbt. Auch die verwendete Ausrüstung spielt eine große Rolle: Gabelstapler für schmale Gänge arbeiten hervorragend mit selektiven Regalsystemen zusammen, während Drive-In-Systeme spezielle Gabelstapler mit höheren Masten und anderen Lenkmechanismen erfordern, um diese engen Bereiche korrekt zu befahren.

Quantifizierung der Raumeffizienz: Steigerung der Kubikfuß-Dichte

Lagerdichte und Zugänglichkeit stehen bei verschiedenen Regalsystemen in umgekehrt proportionalem Verhältnis zueinander. Durch die Konsolidierung der Lagerung in tiefe Gänge und die Minimierung der Gassenfläche erreichen Drive-In-Systeme bis zu 75 % höhere Kubikfuß-Dichte im Vergleich zu selektiven Regalsystemen (MHI 2023).

Push-Back-Regalsysteme bieten eine Lösung zwischen herkömmlichen selektiven Systemen und maximal dichten Lagerlösungen. Gemeint ist hier eine Raumausnutzung, die um rund 40 bis 60 Prozent besser ist als bei Standard-selektiven Regalsystemen, wobei gleichzeitig weiterhin ein LIFO-Zugriff (Last-In-First-Out) pro Laufbahn gewährleistet bleibt. Dann gibt es noch Double-Deep-Systeme, die die Lager Tiefe in einem gegebenen Raum buchstäblich verdoppeln. Der Nachteil dabei: Auf jede Paletten-Ebene kann nicht mehr sofort zugegriffen werden. Lagermitarbeiter benötigen spezielle Gabelstapler mit erweitertem Reichweitenbereich, um die Paletten am hinteren Ende des Regals zu entnehmen. Bei der Wahl zwischen diesen Optionen spielen mehrere Faktoren eine Rolle: Wie hoch ist die Raumhöhe? Welche Bodenfläche steht zur Verfügung? Wie schnell erfolgt der Umsatz der Artikelnummern (SKUs)? Für Unternehmen, die mit einer Vielzahl unterschiedlicher Produkte arbeiten, jedoch jeweils nur geringe Mengen pro Artikel lagern, gewinnt der leichte Zugriff an Bedeutung gegenüber der Maximierung jeder Quadratmeterfläche. Umgekehrt können Unternehmen, die große Mengen ähnlicher Artikel lagern, bewusst die Lagerdichte gegenüber kurzen Zugriffszeiten priorisieren.

Wichtige Auswahlkriterien für industrielle Lagerregalsysteme

Beschränkungen durch die Lageranordnung, SKU-Profil (Umschlag, Anzahl, Abmessungen) und Kompatibilität mit Materialflussequipment

Die Auswahl des richtigen Regalsystems beruht nicht allein auf Bauchgefühl, sondern erfordert die gleichzeitige Berücksichtigung mehrerer entscheidender Aspekte. Die Lageranordnung spielt hier eine große Rolle: So bestimmen beispielsweise die Raumhöhe, die Position der Stützen, die zulässige Bodenbelastung sowie ausreichend Freiraum um Sprinkleranlagen, ob bestimmte Regalsysteme konstruktiv geeignet sind. Bei zu geringer Raumhöhe gestaltet sich das vertikale Stapeln schwierig. Unregelmäßige Stützenpositionen beeinträchtigen die korrekte Ausrichtung der Regale und führen zu wertvollem verlorenem Lagerraum. Auch die Art der zu lagernden Produkte ist entscheidend: Schnell umlaufende Artikel benötigen einen einfachen Zugriff über Systeme wie Selective-Regale oder Palettenfluss-Regale; langsam umlaufende Waren hingegen eignen sich besser für platzsparende Lagerlösungen wie Drive-in-Regale oder Push-back-Systeme. Die Anzahl unterschiedlicher SKUs sowie deren Abmessungen sind ebenfalls relevant: Standardpaletten passen gut in reguläre Fachböden, bei gemischten Palettengrößen werden jedoch verstellbare Tragbalken und flexible Ständerabstände notwendig. Auch die Kompatibilität mit dem vorhandenen Equipment darf nicht vernachlässigt werden: Gabelstapler müssen dieselbe Hubhöhe wie die Regale erreichen können; Gabelstapler für schmale Gänge benötigen mindestens 1,80 m Platz zum sicheren Manövrieren; bei Double-Deep-Konfigurationen sind spezielle Reichweitenstapler mit längeren Masten erforderlich. Fehlentscheidungen in diesen Bereichen führen zu Ablaufproblemen, potenziellen Unfällen und kostspieligen Nachbesserungen im Nachhinein. Daher ist es sinnvoll, sämtliche genannten Faktoren umfassend zu prüfen, bevor ein Regalsystem installiert wird.

Branchenspezifische Anwendungen von industriellen Lagerregalsystemen

Kühlhäuser, Automobilindustrie, Einzelhandelsvertrieb und Stahl-Service-Center: Abstimmung der Systemfähigkeiten auf die betrieblichen Anforderungen

Die richtige Auswahl von Regalsystemen bedeutet, deren Leistungsfähigkeit an die konkreten Anforderungen verschiedener Branchen, an die jeweiligen Umgebungsbedingungen sowie an die Art der zu lagernden Lasten anzupassen. Kühlhäuser entscheiden sich häufig für verzinkte oder edelstahlne Regale, die gelegentlich als Push-Back- oder Palettenfluss-Systeme ausgeführt sind. Diese Konfigurationen ermöglichen eine dichtere Lagerung bei gleichzeitiger Gewährleistung eines First-In-First-Out-Flusses und tragen zudem zur Reduzierung des Wärmeverlusts bei, da weniger offene Gänge zwischen den Regalen vorhanden sind. Automobilhersteller bevorzugen Kragarmregale zur Lagerung großer Teile wie Fahrzeugrahmen oder Abgassysteme. Die höhenverstellbaren Arme gewährleisten Stabilität und erleichtern Gabelstaplern das problemlose Zugreifen auf die benötigten Artikel. Einzelhandelslager, die schnell umschlagende Waren lagern, kombinieren in der Regel selektive Regale mit einigen Palettenflussbahnen. Diese Kombination trägt dazu bei, den Lagerbestand korrekt zu verwalten und Verschwendung zu vermeiden – insbesondere bei leicht verderblichen Lebensmitteln. Einige Studien zeigen, dass dieser Ansatz die Verschwendung in bestimmten Fällen um rund 15 % senken kann. Stahlunternehmen, die mit Trägern, Rohren und Coils arbeiten, installieren typischerweise schwerlastfähige Kragarmregalsysteme, die pro Arm über 10.000 Pfund (ca. 4.536 kg) tragen können. Solche Systeme halten die Materialien nicht nur sicher, sondern lassen auch ausreichend Platz auf Bodenebene für große Gabelstapler, um sich frei bewegen zu können. Unabhängig vom betrachteten Wirtschaftssektor ist die Wahl des geeigneten Regaltyps aus mehreren Gründen entscheidend: um dort, wo erforderlich, die Kühlung zu gewährleisten, jede Quadratfußfläche optimal auszunutzen, langfristige strukturelle Stabilität sicherzustellen und sämtliche geltenden Vorschriften einzuhalten. All diese Faktoren beeinflussen letztlich die tägliche Durchsatzmenge an Produkten in der Anlage, das Sicherheitsniveau für die Beschäftigten sowie die Höhe des Gewinns am Periodenende.

Bereit, Ihre Lagerkapazität und betriebliche Effizienz mit einer maßgeschneiderten Regallösung zu maximieren?

Industrielle Lagerregale sind das tragende Fundament sicherer, effizienter und kostengünstiger Lagerbetriebe – keine Lageroptimierungsstrategie kann ein falsch dimensioniertes oder mangelhaft konstruiertes Regalsystem kompensieren. Indem Sie Ihre Regalkonfiguration, Tragfähigkeit und Gestaltung des Lagergutflusses an die räumlichen Gegebenheiten Ihres Standorts, Ihre Branche sowie Ihre betrieblichen Ziele anpassen, erreichen Sie eine maximale Lagerdichte, minimieren Ausfallzeiten und gewährleisten die vollständige Einhaltung internationaler Sicherheits- und Ingenieurstandards.

Für industrielle, OEM-kompatible Lagerregallösungen, die speziell auf Ihre individuellen Lageranforderungen zugeschnitten sind, oder um ein vollständig optimiertes hybrides Regalsystem – von der ersten ingenieurmäßigen Planung bis zur abschließenden Montage vor Ort – zu entwickeln, arbeiten Sie mit einem Hersteller zusammen, der über Jahrzehnte hinweg weltweit Erfahrung im Bereich industrieller Lagerregale gesammelt hat. KELIDA SHELF verfügt über mehr als 20 Jahre Branchenerfahrung und bietet maßgeschneiderte Regalkonstruktionen, eigene Fertigung sowie umfassende Projektunterstützung „schlüsselfertig“ für über 1.000 abgeschlossene Projekte in mehr als 30 Exportmärkten. Kontaktieren Sie uns noch heute für eine unverbindliche, kostenlose Analyse Ihres Lagerlayouts sowie die Erstellung eines maßgeschneiderten, ingenieurmäßig ausgelegten Lagersystems.
